Une pompe centrifuge est le type de pompe le plus largement utilisé dans l’industrie, la gestion de l’eau et la construction. Mais comment fonctionne exactement une pompe centrifuge, et pour quelles applications ce type est-il le plus adapté ? Dans cet article, nous expliquons le principe de fonctionnement, les composants clés et les principaux domaines d’application, pour vous aider à déterminer si une pompe centrifuge convient à votre situation.

Qu’est-ce qu’une pompe centrifuge ?

Une pompe centrifuge est un type de pompe qui déplace les fluides grâce à la force centrifuge. La pompe convertit l’énergie de rotation d’un entraînement (généralement un moteur électrique ou un moteur diesel) en énergie cinétique, puis en énergie de pression, transportant ainsi le fluide à travers le système.

Les pompes centrifuges appartiennent à la catégorie des pompes rotodynamiques et se distinguent des pompes volumétriques en fonctionnant avec un débit continu plutôt qu’avec des volumes discrets.

Comment fonctionne une pompe centrifuge ?

Le fonctionnement d’une pompe centrifuge se déroule en trois étapes.

Étape 1 : Le fluide entre dans le corps de pompe. Le fluide est dirigé via le raccordement d’aspiration vers le centre (l' »œil ») de la roue en rotation. Une pompe centrifuge n’aspire pas activement le fluide : la roue en rotation crée une dépression côté aspiration, ce qui fait que la pression atmosphérique (ou la pression du système) pousse le fluide vers la pompe.

Étape 2 : La roue accélère le fluide. La roue en rotation projette le fluide vers l’extérieur via ses aubes. La force centrifuge augmente la vitesse du fluide. La conception des aubes (courbes, à double courbure ou droites) détermine l’efficacité de ce transfert d’énergie.

Étape 3 : Le corps de pompe convertit la vitesse en pression. Dans le corps de pompe en forme de spirale (la « volute »), la section augmente progressivement. Cela ralentit le fluide et convertit l’énergie cinétique en énergie de pression. Le fluide quitte la pompe via le raccordement de refoulement avec une pression suffisante pour circuler dans le réseau de tuyauterie.

Ce principe de fonctionnement rend les pompes centrifuges particulièrement adaptées aux applications où de grands volumes de fluide doivent être déplacés en continu.

Composants clés d’une pompe centrifuge

Une pompe centrifuge se compose des éléments suivants :

Corps de pompe (volute) : la partie du carter qui collecte le fluide et convertit la vitesse en pression. Sur les pompes de grande taille, une volute double (dual volute) peut être utilisée pour réduire les charges radiales sur l’arbre.

Roue : le composant rotatif qui accélère le fluide. Différents types de roue existent : roues fermées (pour les fluides clairs et un rendement élevé), roues ouvertes ou semi-ouvertes (pour les fluides chargés en matières solides) et roues vortex (pour les applications avec des solides importants). Le type de roue influence directement le rendement, la capacité de passage de solides et l’adéquation à l’application.

Arbre et roulements : l’arbre relie la roue à l’entraînement. Les roulements supportent les efforts radiaux et axiaux. Des roulements surdimensionnés prolongent considérablement la durée de vie.

Étanchéité d’arbre : empêche les fuites à l’endroit où l’arbre pénètre dans le corps de pompe. Les types courants comprennent les presse-étoupes et les garnitures mécaniques. Pour les fluides abrasifs, des garnitures cartouches sont souvent utilisées pour une durée de vie plus longue.

Raccordements d’aspiration et de refoulement : les entrées et sorties du fluide, disponibles en différents diamètres nominaux selon le débit requis.

Applications des pompes centrifuges

Les pompes centrifuges sont largement utilisées. Les principaux domaines d’application :

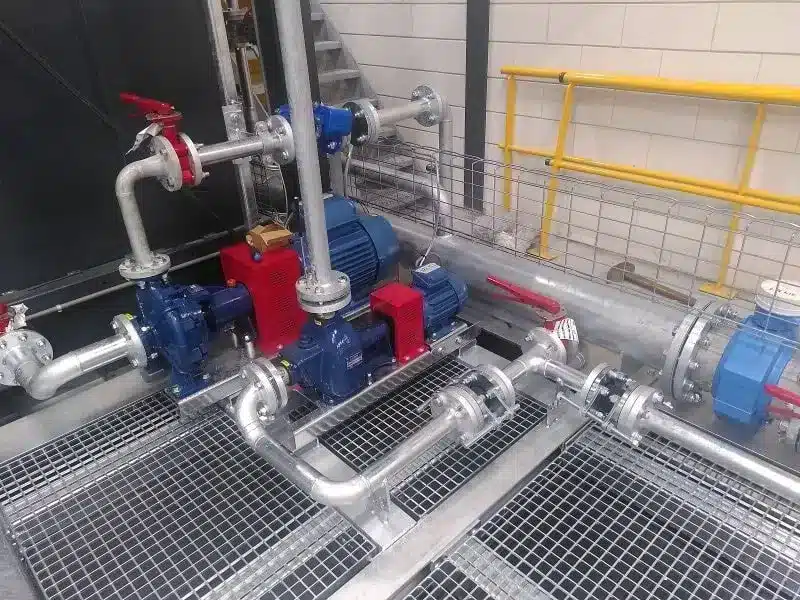

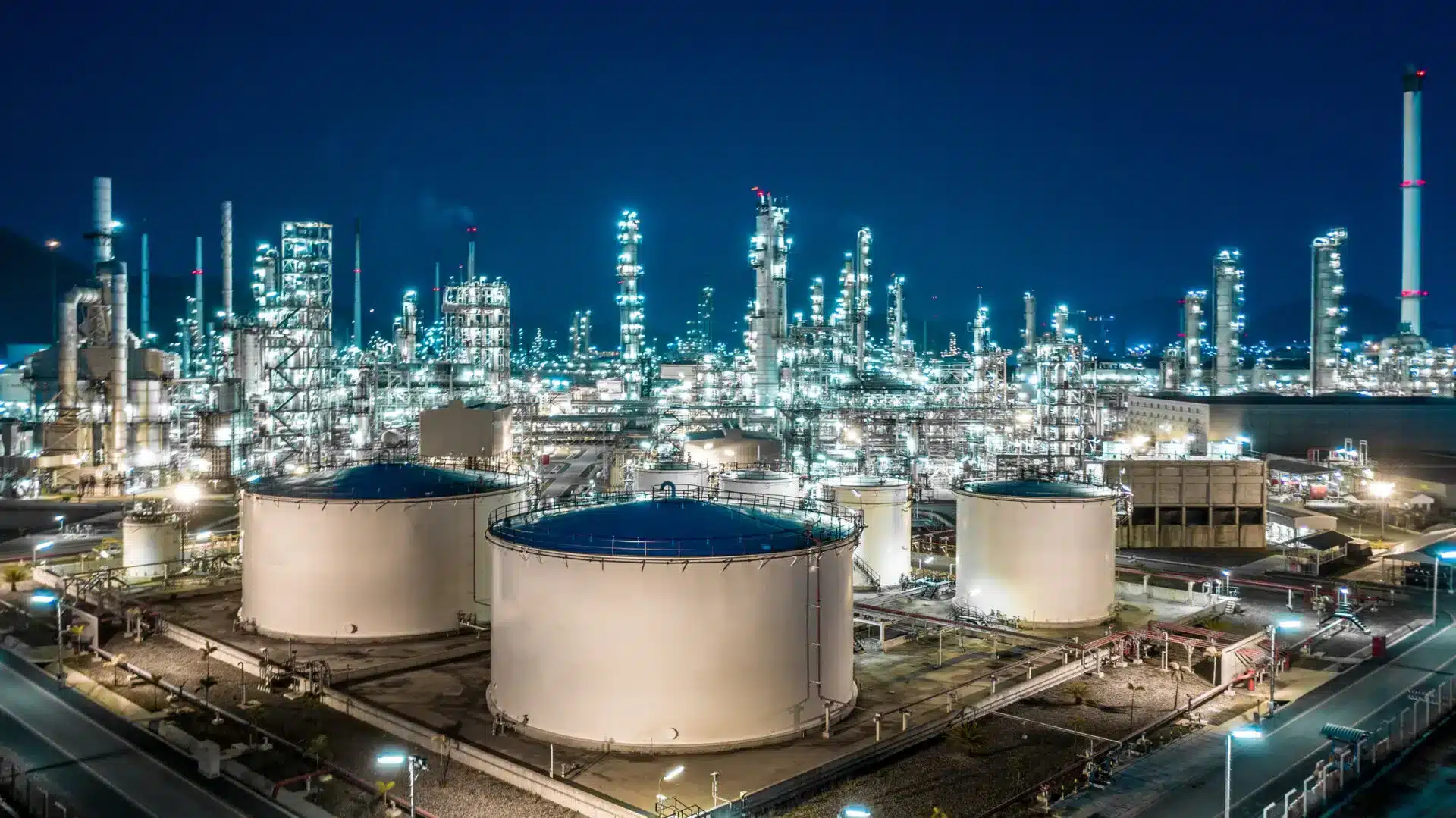

Industrie : fluides de process, systèmes d’eau de refroidissement, transformation alimentaire et procédés chimiques. Selon le fluide, des matériaux et des types de roue spécifiques sont sélectionnés.

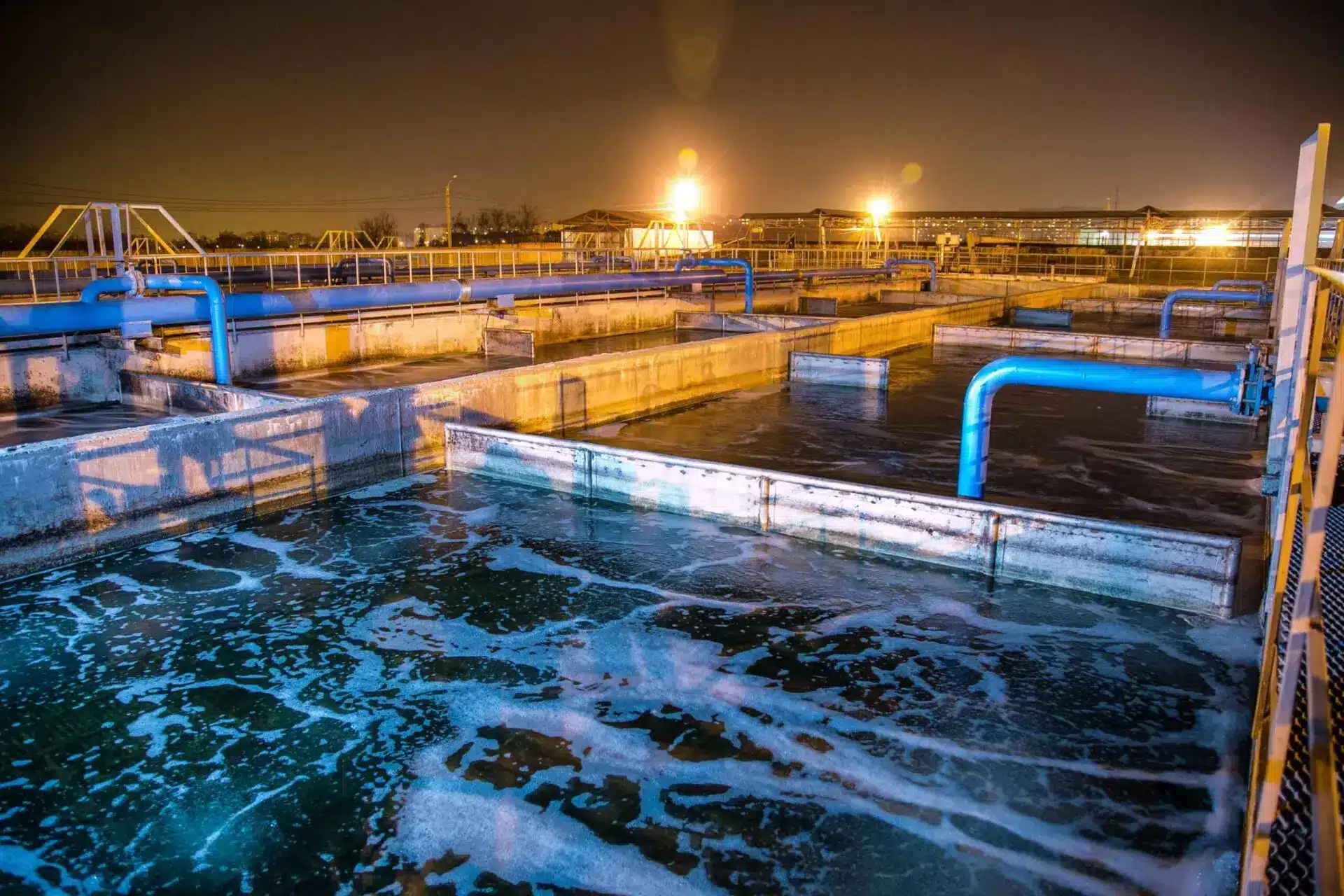

Traitement des eaux usées : pompage d’eaux usées contenant des matières solides, des lingettes et des matières organiques. Des pompes robustes avec une capacité élevée de passage de solides et des mécanismes auto-nettoyants (comme la technologie Eradicator®) sont essentielles. La Gorman-Rupp 6400 Series a été spécialement développée à cet effet.

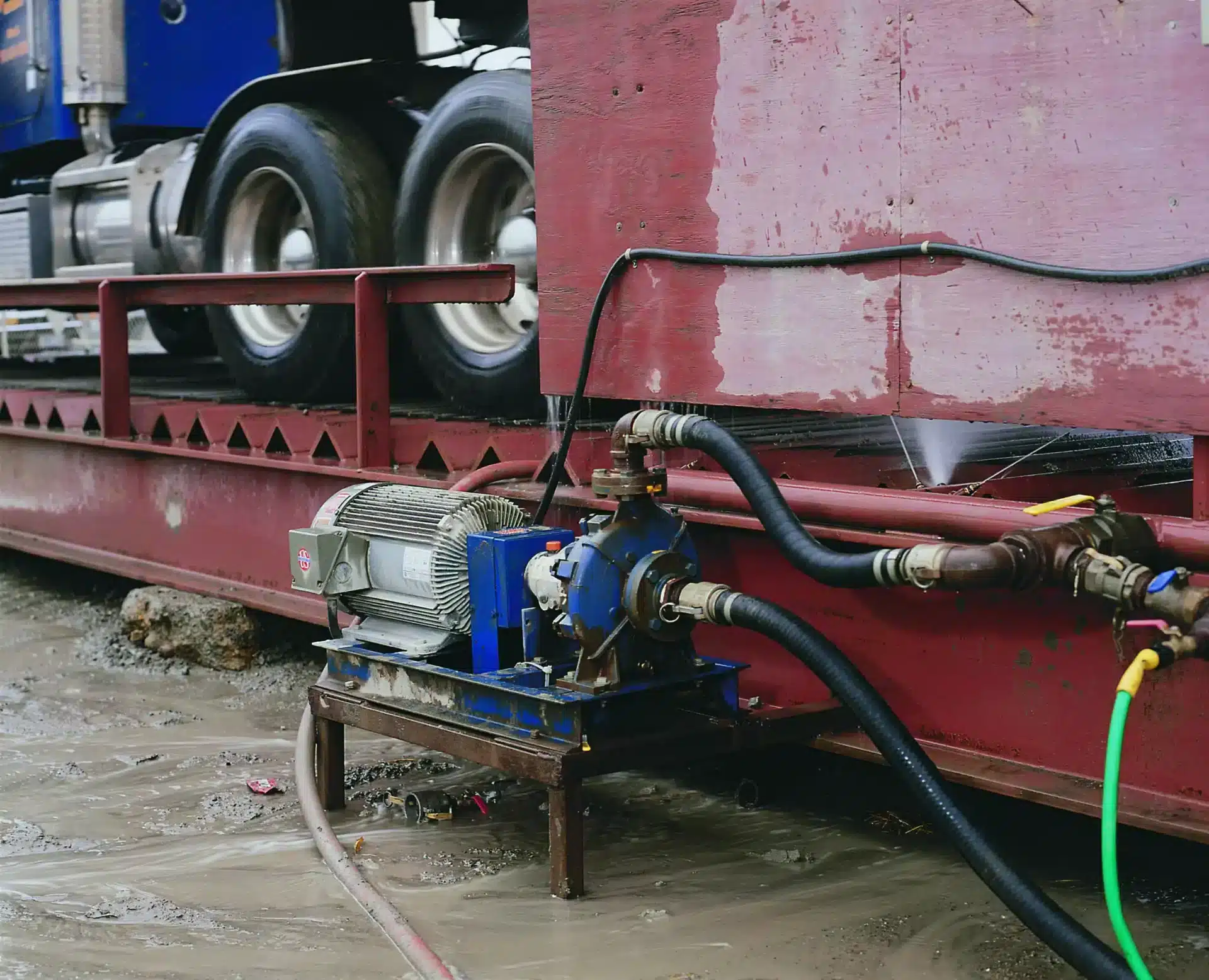

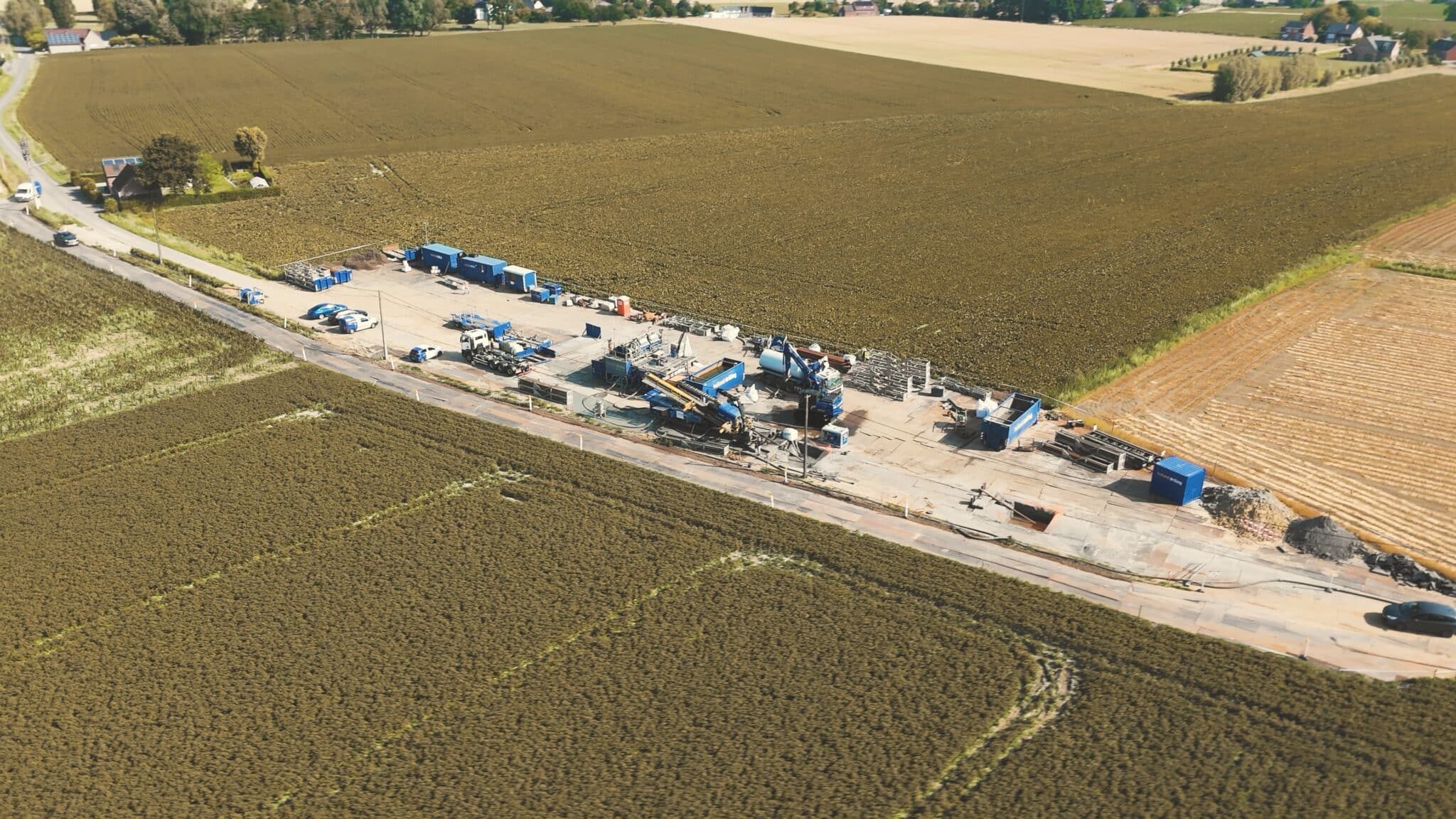

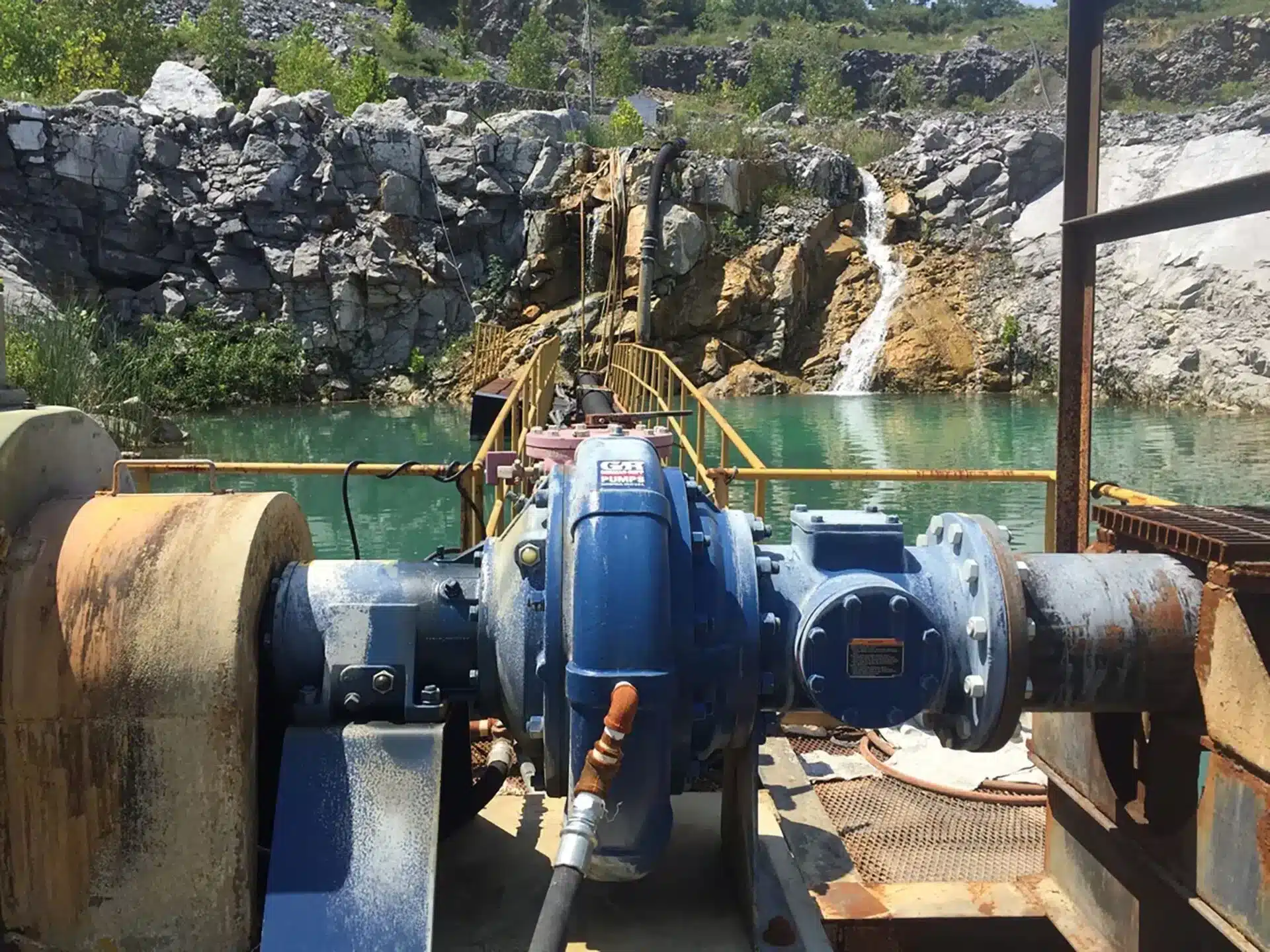

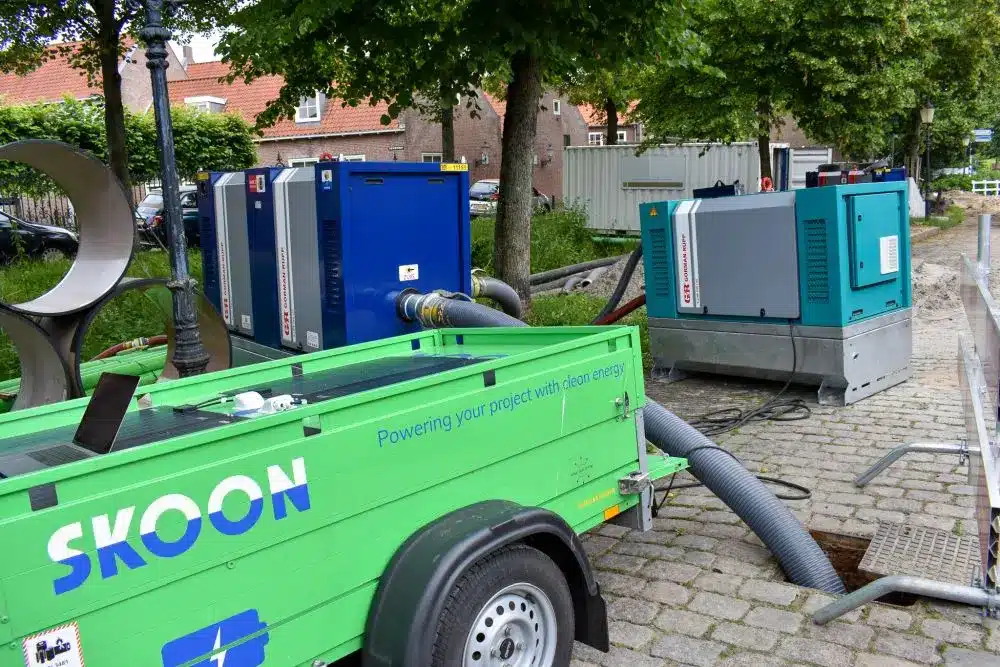

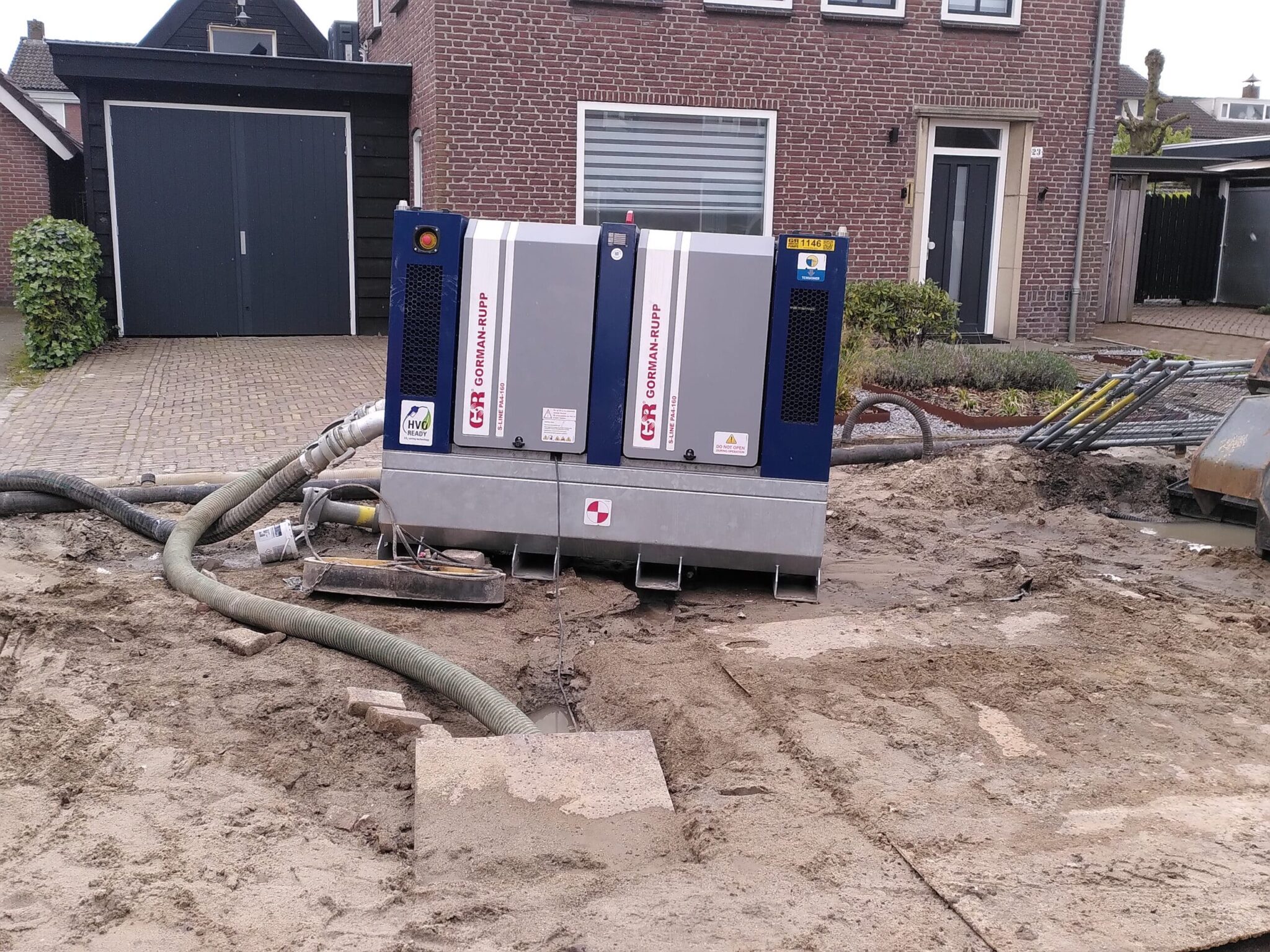

Construction et industrie minière : assèchement de fouilles, eaux souterraines et eaux chargées en boues. La fiabilité dans des conditions variables et difficiles est primordiale.

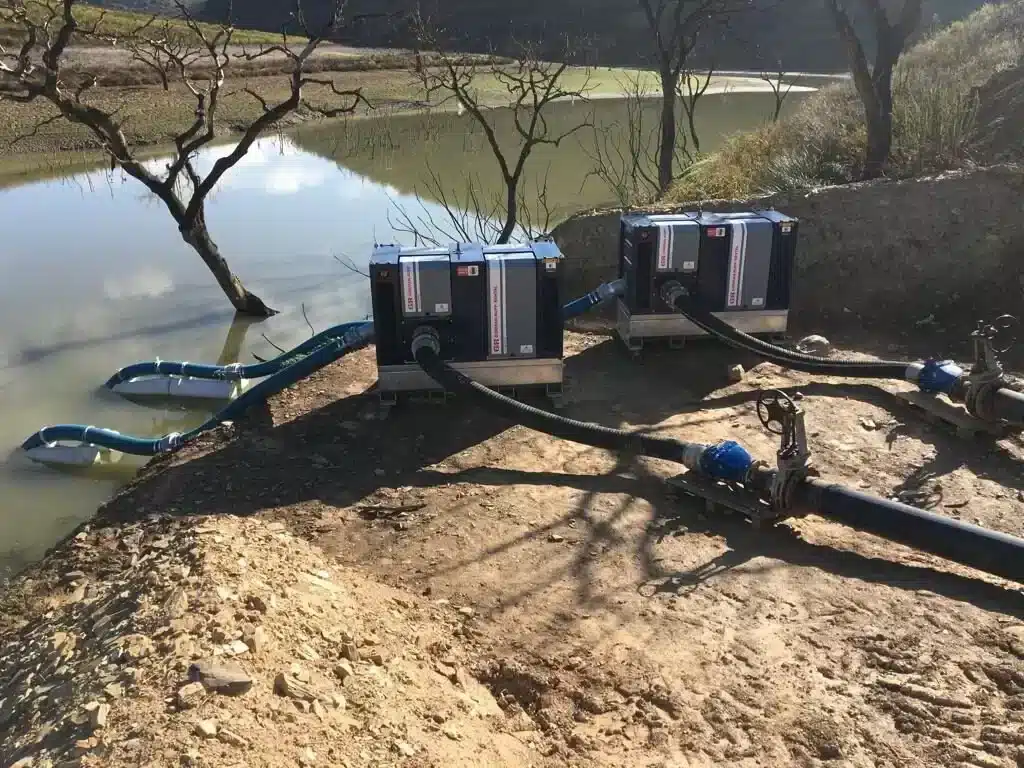

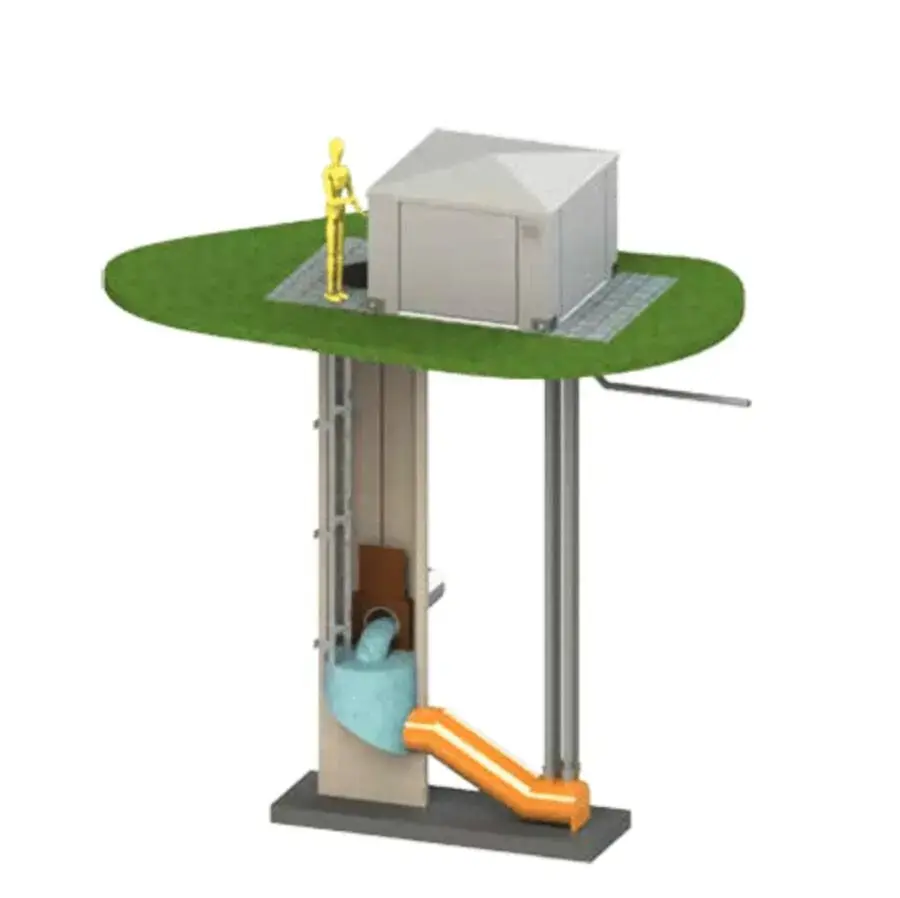

Gestion de l’eau et municipalités : distribution d’eau potable, stations de pompage des eaux usées et lutte contre les inondations. La fiabilité à long terme et les faibles coûts sur le cycle de vie sont ici déterminants.

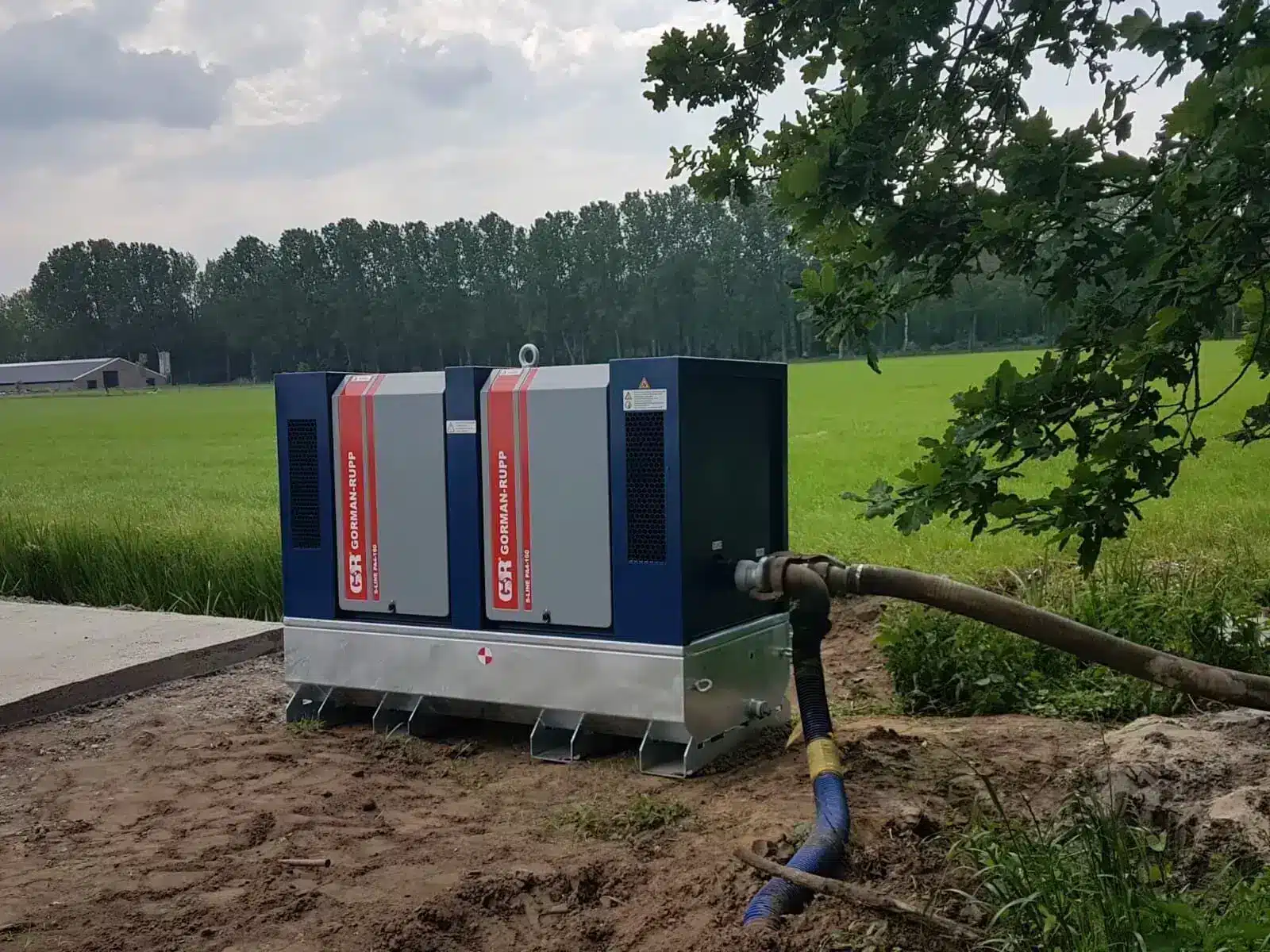

Agriculture et irrigation : alimentation en eau pour l’irrigation et la production agricole, souvent en combinaison avec de longues conduites et des débits variables.

Quand une pompe centrifuge est-elle le bon choix ?

Une pompe centrifuge est généralement le meilleur choix lorsque le fluide est peu visqueux (jusqu’à environ 300 cP), qu’un débit relativement constant est nécessaire et que la hauteur manométrique se situe dans la plage de la pompe sélectionnée.

Une pompe centrifuge est moins adaptée aux viscosités élevées, aux pressions fortement variables ou lorsqu’une précision de dosage est requise. Dans ces cas, une pompe volumétrique peut être un meilleur choix.

Questions fréquentes

Vous souhaitez savoir quelle pompe centrifuge convient le mieux à votre application ? Partagez vos données d’application (débit, hauteur manométrique, fluide, matières solides, type d’installation) et nous vous conseillerons la bonne configuration. Contactez Gorman-Rupp Europe. The Pump People

Une pompe centrifuge bien entretenue offre des performances stables pendant des années, avec de faibles coûts d’exploitation. Un entretien négligé entraîne une usure prématurée, des arrêts imprévus et une augmentation des coûts énergétiques. Dans cet article, nous décrivons six étapes pratiques pour une maintenance efficace des pompes centrifuges.

Étape 1 : Contrôler régulièrement la garniture mécanique d’arbre

La garniture mécanique est l’un des composants les plus vulnérables. Une garniture qui fuit provoque des pertes de fluide, une contamination et, à terme, des dommages aux roulements et à l’arbre. Points à vérifier : le niveau et l’état de l’huile, les bruits et vibrations inhabituels, la température de la zone d’étanchéité. Pour les fluides abrasifs, une garniture cartouche est recommandée. La série 6400 est équipée de série d’une double garniture mécanique flottante lubrifiée à l’huile, conçue pour les fluides contaminés.

Étape 2 : Surveiller les roulements

Les roulements supportent les forces rotatives. L’usure des roulements se manifeste par une augmentation des vibrations, une élévation de température et un bruit audible. Points à vérifier : température du corps de palier, niveau de vibration, niveau et qualité de l’huile. Les pompes équipées de roulements surdimensionnés, comme la série 6500, offrent une durée de vie des roulements plus longue et nécessitent des interventions moins fréquentes.

Étape 3 : Inspecter la roue et les bagues d’usure

L’usure de la roue ou des bagues d’usure augmente le jeu interne, ce qui réduit le rendement et accroît la consommation d’énergie. Avec des pompes dotées de bagues d’usure remplaçables (comme la série VGH), le rendement peut être restauré en remplaçant uniquement les bagues d’usure, sans remplacer la roue complète.

Étape 4 : Contrôler le corps de pompe

Dans les applications d’eaux usées, les fibres, lingettes et autres matériaux peuvent s’accumuler et entraver le débit. Les pompes dotées d’un couvercle d’inspection (comme la série 6500) permettent un contrôle sans démontage complet. Les pompes équipées de la technologie Eradicator® (série 6400) déchiquètent automatiquement les lingettes et fibres, empêchant les obstructions.

Étape 5 : Surveiller le point de fonctionnement

Une pompe centrifuge fonctionnant en permanence en dehors de sa plage de fonctionnement optimale s’use plus rapidement. Trop à gauche sur la courbe de pompe, cela provoque une recirculation et une surchauffe. Trop à droite, cela provoque une cavitation et une surcharge. Les variateurs de fréquence permettent de maintenir la pompe dans la plage optimale.

Étape 6 : Planifier la maintenance préventive

La maintenance réactive est toujours plus coûteuse que la maintenance préventive. Planning recommandé : contrôles visuels quotidiens/hebdomadaires, vérification mensuelle de la température des roulements et du niveau d’huile, inspection semestrielle de la garniture et mesure des bagues d’usure, inspection annuelle de la roue et du corps de pompe avec contrôle de l’alignement.

L’ensemble rotatif interchangeable de la série 6400 permet un remplacement sur site sans démontage du corps de pompe ni de la tuyauterie, ce qui réduit considérablement le temps de maintenance. Gorman-Rupp assure une livraison rapide des pièces de rechange d’origine, souvent sous 24 heures.

Questions fréquentes

Vous souhaitez savoir quelle pompe centrifuge convient le mieux à votre application ? Partagez vos données d’application (débit, hauteur manométrique, fluide, matières solides, type d’installation) et nous vous conseillerons la bonne configuration. Contactez Gorman-Rupp Europe.

Les pompes centrifuges et les pompes volumétriques sont les deux principales catégories en technologie de pompage. Elles fonctionnent de manière fondamentalement différente, et cette distinction détermine quel type convient le mieux à une application spécifique.

Principe de fonctionnement : la différence fondamentale

Pompe centrifuge : le fluide est accéléré par une roue en rotation. L’énergie cinétique est convertie en énergie de pression dans le corps de pompe. Le débit varie en fonction de la contre-pression du système.

Pompe volumétrique : un élément mécanique (engrenages, vis, pistons, membranes ou plongeurs) déplace un volume défini de fluide par course ou par tour. Le débit est pratiquement indépendant de la contre-pression.

Quand choisir une pompe centrifuge

Une pompe centrifuge est le choix logique lorsque le fluide est peu visqueux (eau, fluides de process légers), que des débits importants sont nécessaires, que le point de fonctionnement est relativement stable, qu’un débit continu et sans pulsation est souhaité, et que des coûts d’achat et de maintenance réduits sont importants.

Quand choisir une pompe volumétrique

Une pompe volumétrique est le meilleur choix lorsque le fluide est très visqueux (huile, résine, bitume, sirop), qu’une précision de dosage est requise, que des pressions élevées sont nécessaires à des débits relativement faibles, et que le débit doit rester indépendant de la pression du système.

Erreurs de sélection courantes

Utiliser une pompe centrifuge pour des fluides très visqueux. Lorsque la viscosité augmente, le rendement de la pompe centrifuge chute considérablement, la consommation d’énergie augmente et la pompe peut surchauffer. Au-delà d’environ 300 cP, une pompe volumétrique est généralement plus performante.

Sélectionner une pompe volumétrique là où une pompe centrifuge suffit. Pour les fluides peu visqueux et les débits importants, une pompe centrifuge est plus compacte, moins coûteuse à l’achat et plus simple à entretenir.

Aide rapide à la décision

1. Viscosité supérieure à 300 cP ? Pompe volumétrique.
2. Précision de dosage requise ? Pompe volumétrique.
3. Débit supérieur à 50 m³/h ? La pompe centrifuge est probablement plus performante.
4. Pression élevée (>10 bar) à faible débit ? Pompe volumétrique.
5. Débit sans pulsation requis ? Pompe centrifuge.

Gorman-Rupp Europe fournit des pompes centrifuges ainsi que des pompes à membrane et des pompes à engrenages (pompes volumétriques) pour les fluides visqueux.
